Заполнение штампа чертежа по ГОСТ: штамп — это основная надпись в правом нижнем углу. В ЕСКД с 01.03.2024 действует ГОСТ Р 2.104-2023, на первом листе форма 1. В ней указывают наименование и обозначение документа, литеру, массу, масштаб, номер листа и число листов, организацию, фамилии, подписи и даты. Строительные чертежи, которые выпускают по СПДС, оформляют по ГОСТ Р 21.101-2020.

Автор: команда MyStampReady · обновлено 29.10.2026

Гост штамп: все о правилах оформления по стандартам для проектной документации

В мире проектной и конструкторской документации точность решает все. Любой чертеж или схема должны строго соответствовать правилам, и основной элемент здесь — это основная надпись, известная как «штамп». Правильное оформление по стандарту — не формальность, а главная гарантия того, что документ будет правильно прочитан и принят. В этой статье мы подробно разберем, что такое гост штамп, какие стандарты его регулируют и как заполнить его по требованиям ГОСТ.

Содержание:

Роль и значение штампа в жизненном цикле документа

Штамп на чертеже — это стандартизированная рамка с графами, расположенная в правом нижнем углу документа. Официально она называется «основная надпись». Ее задача — содержать все ключевые сведения о проекте, изделии или сооружении. Без этих данных чертеж является лишь набором линий. Штамп должен быть выполнен в строгом соответствии с действующими ГОСТ.

Значение штампа шире, чем информирование. Он сопровождает документ на всех этапах его жизненного цикла: от разработки и согласования до сдачи в архив для хранения. Неправильно оформленный штамп может стать причиной отказа в приемке документации со стороны контролирующих органов или заказчика. На производстве это может привести к выпуску бракованной продукции, так как технологические службы и отдел контроля качества ориентируются на данные, указанные в штампе. Таким образом, корректность каждой графы штампа напрямую влияет на юридический статус документа и на практические результаты проекта.

Основная надпись, дополнительные графы к ней и рамки должны быть выполнены по формам, которые установлены в ГОСТ Р 21.101-2020. Они определяют состав, место, расположение и содержание служебных сведений. В настоящем стандарте использованы все необходимые термины и определения.

инженер создает ескиз

Основные стандарты для штампов и их проверка

При оформлении рабочей документации следует руководствоваться несколькими нормативными документами. Нужно понимать сферу их применения. Каждый стандарт устанавливает общие требования, но при пользовании им целесообразно проверить действие ссылочных стандартов. Если документ, на который дана ссылка, заменен, то положение со ссылкой на него применяют, ориентируясь на новый документ.

  • ГОСТ Р 21.101-2020 (СПДС): Это основной документ в области строительства на территории Российской Федерации. Он регламентирует состав и правила оформления проектной и рабочей документации на здания, сооружения и другие строительные объекты. Именно в этом стандарте содержится приложение с формами штампов для архитектурных, конструктивных и инженерных чертежей.
  • ГОСТ 2.104-2006 (ЕСКД): Этот стандарт входит в Единую систему конструкторской документации. Его сфера — машиностроение и приборостроение. Он определяет вид и правила заполнения штампа для чертежей деталей, сборочных единиц, спецификаций и других технологических документов. С 1 марта 2024 года в России вместо него действует ГОСТ Р 2.104-2023 «ЕСКД. Основные надписи», утвержденный приказом Росстандарта от 08.11.2023 № 1356-ст.
  • ГОСТ 2.301-68: Этот норматив определяет форматы листов (А0, А1, А2, А3, А4), что напрямую влияет на то, как штамп должен быть размещен на чертеже и какое расстояние должно быть от рамки до края листа.

Как проверить актуальность стандарта?

Стандарты периодически пересматриваются: в них вносят поправки, их могут отменить или выпустить вместо них новые. Использование устаревшей версии документа недопустимо. Для проверки актуальности норматива следует обращаться к официальным источникам. Главный из них в Российской Федерации — это официальный портал Федерального агентства по техническому регулированию и метрологии (Росстандарт). Также существуют специализированные справочные системы и базы данных, где публикуется информация о введении в действие и прекращении действия стандартов. Решение о замене стандарта принимается после обсуждения в профильном техническом комитете (ТК) и утверждается соответствующим приказом.

Пример: ГОСТ 2.104-2006 утратил силу на территории Российской Федерации с 1 марта 2024 года в связи с приказом Росстандарта от 08.11.2023 № 1356-ст; основные надписи конструкторских документов теперь заполняют по ГОСТ Р 2.104-2023.

Создайте эскиз штампа онлайн: 3 простых шага

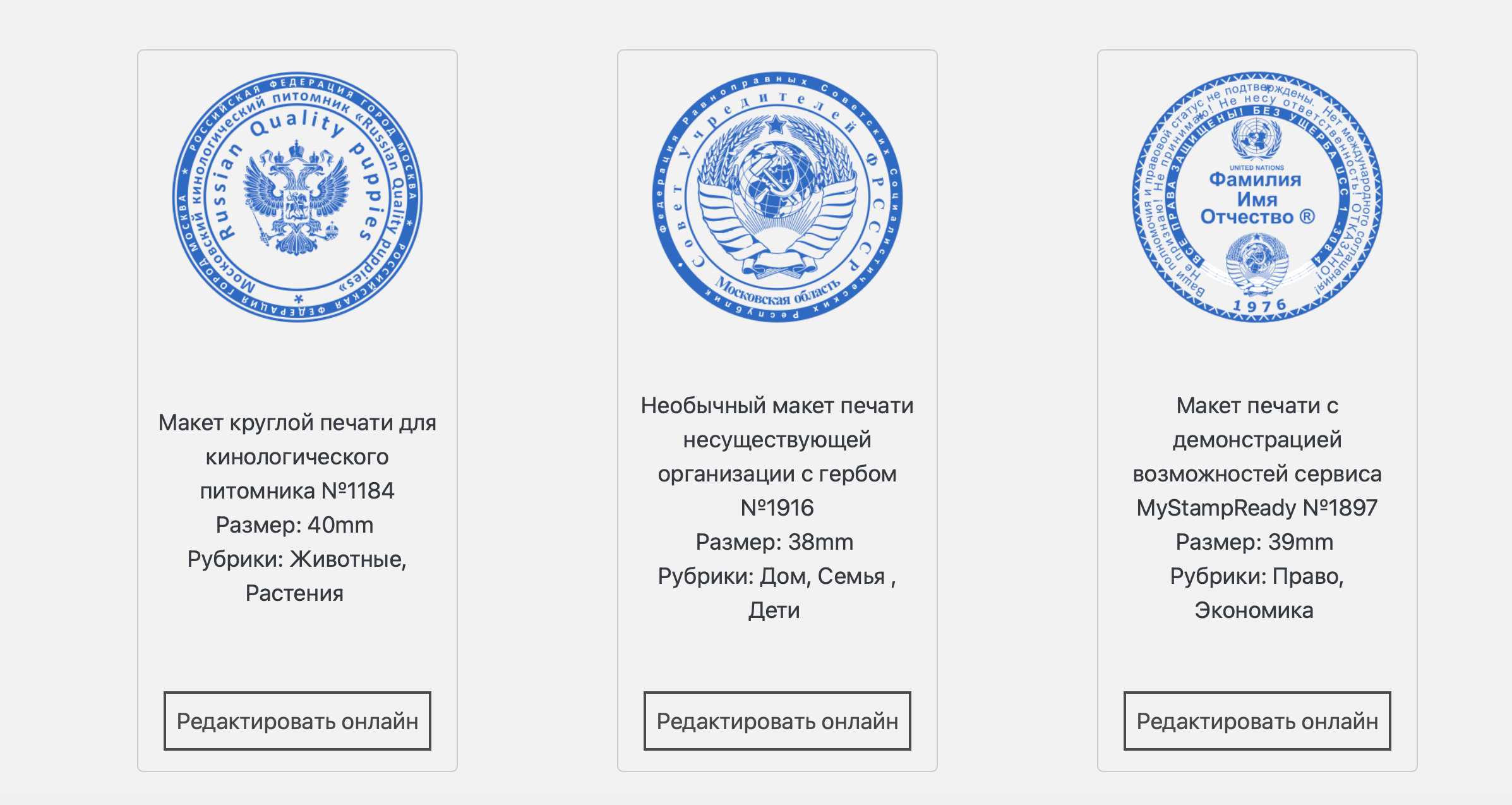

Прежде чем погружаться в теорию, оцените удобство электронных инструментов. Специализированные веб-сервисы (пример можно найти на этом сайте) помогают разработать профессиональный эскиз штампа за несколько минут. Это отличное решение, чтобы подготовить файл для изготовления физического изделия или для добавления графического изображения на электронные справки и другие документы.

  1. Определите основу. Начните с чистого листа или возьмите готовые образцы, которые можно найти бесплатно, чтобы ускорить процесс. Укажите нужный тип и форму: классическую круглую, прямоугольную или треугольную, и задайте точный размер.
  2. Добавьте данные. С помощью панели инструментов вставьте текст (название, реквизит) по кругу или в центре. Настройте шрифт и его размер. При необходимости загрузите логотип организации или другое изображение.
  3. Сохраните файл. Проверьте дизайн и скачайте итоговый файл в векторном или другом формате для вставки в документы.

Так вы получаете макет для изготовления и изображение, которое можно добавить на заключение или другой документ в электронном виде.

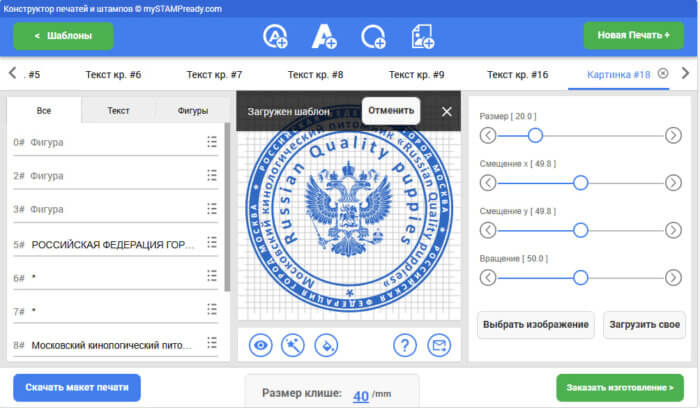

конструктор печатей

Размеры и состав штампа: детальный разбор граф

Конструкция и размеры основной надписи строго регламентированы. Логика размещения граф в теле штампа продумана так, чтобы главные сведения было легко найти. Например, идентификационный номер документа и его наименование находятся на видном месте. Все сведения вносят аккуратно, печатными буквами. Нумерация граф зависит от стандарта: строительные чертежи оформляют по ГОСТ Р 21.101-2020, конструкторские документы ЕСКД — по ГОСТ Р 2.104-2023 (порядок заполнения — ниже). Рассмотрим содержание ключевых граф штампа.

  • Графа 1: обозначение документа (шифр, код). Должно соответствовать системе учета компании.
  • Графа 2: наименование предприятия, объекта строительства. Краткое наименование, если оно определено.
  • Графа 4: литера документа (стадия разработки). "П" - проектная, "Р" - рабочая документация.
  • Графа 5: масса изделия. Указывается в килограммах. Другие единицы измерения требуют пояснения.
  • Графы 7-8: номер листа и общее количество листов. Для многостраничных документов.
  • Графа 9: наименование организации-разработчика. Название или индекс, например, по ИСО.
  • Графы 10-13: блок согласования (Разраб., Пров., Н.контр., Утв.). Фамилии, подписи и даты. Дата введения должна быть актуальной.
  • Таблица изменений заполняется при внесении правок в утвержденный документ. Указывается номер изменения, дата, подпись.

Толщина линий самого штампа и текста внутри него также регламентируется. Основные линии должны быть сплошными и толстыми, в то время как линии-выноски и размерные линии — тонкими. Это дает визуальное разделение и хорошую читаемость чертежа после копирования или сканирования.

Как заполнить штамп чертежа по ГОСТ Р 2.104-2023

Основную надпись для графических конструкторских документов выполняют по форме 1, для первого листа текстового документа — по форме 2, для последующих листов — по форме 2а. Заполнение штампа чертежа по шагам:

  1. Возьмите форму 1 для первого листа чертежа или схемы; в случае текстового документа — форму 2.
  2. В графе 1 укажите наименование документа, в графе 2 — его обозначение (оба по ГОСТ Р 2.201).
  3. В графе 4 поставьте литеру по ГОСТ 2.103, в графе 5 — массу изделия, в графе 6 — масштаб по ГОСТ 2.302: на чертежах графу 6 заполняют обязательно.
  4. В графе 7 укажите номер листа, в графе 8 — общее количество листов.
  5. В графе 9 впишите наименование организации-разработчика; допускается код или краткое наименование.
  6. В графе 10 укажите характер работы («Разраб.», «Пров.», «Т. контр.», «Н. контр.»), в графе 11 — фамилии, в графе 12 — подписи, в графе 13 — дату подписания. Строки «Разраб.» и «Н. контр.» обязательны.

Штамп в электронном виде

Сегодня все больше документации ведется в электронном виде. Это удобно, быстро и экологично. Но как быть с заверением? Здесь на помощь приходят графические аналоги штампов. Это не усиленная квалифицированная подпись (УКЭП), а графическое изображение. Допускается ведение журнала регистрации данных в электронном виде. Проверка документации не должна занимать больше часа, если все оформлено правильно.

Сервисы для дизайна помогают получить файл с прозрачным фоном. Такой файл легко наложить на любой электронный документ — акт или чертеж. Некоторые инструменты придают изображению текстуру настоящего оттиска, и изображение максимально похоже на бумажный оригинал. Такой подход упрощает внесение последующих изменений. Замену документа проводят по регламенту.

Типичные ошибки при оформлении штампа

Несмотря на строгие стандарты, ошибки при заполнении граф основной надписи встречаются. Их исправление требует времени и ресурсов, поэтому их лучше избегать. Вот перечень наиболее распространенных из них:

  • Неверное обозначение документа. Неточность в коде или шифре может привести к путанице в архиве и при изготовлении изделия.
  • Отсутствие подписей или дат. Документ без подписи ответственного лица не имеет юридической силы. Дата фиксирует актуальность сведений.
  • Неправильное указание массы или масштаба. Эти критические значения напрямую влияют на производственный процесс и расчеты.
  • Работа по отмененной версии стандарта, например по ГОСТ 2.104-2006 вместо ГОСТ Р 2.104-2023. Всегда проверяйте актуальность нормативной документации перед началом работы.
  • Некорректное внесение изменений. Правки должны вноситься только в соответствующую таблицу изменений с указанием номера, даты и основания.

Стандарт разработан такими организациями, как акционерным обществом (АО) «Научно-исследовательский центр "Строительство"» (НИЦ «Строительство»), что подтверждает высокий уровень проработки всех деталей. Этот норматив обязателен к исполнению.

Заключение

Соблюдение ГОСТ при заполнении штампа на чертежах — это главное условие порядка в проектной и конструкторской документации. Это дает унификацию, понятность и юридическую значимость документов. Знание стандартов, таких как ГОСТ Р 21.101-2020 и ГОСТ Р 2.104-2023, помогает избежать неточностей. Документация должна соответствовать указанным требованиям.

Ответы на частые вопросы (FAQ)

Что такое штамп на чертеже?

Это основная надпись — рамка с графами в правом нижнем углу листа. В ней собраны сведения о документе, которые указывают в графах: наименование, обозначение, масштаб, организация, подписи и даты.

Что писать в штампе?

По ГОСТ Р 2.104-2023 в форме 1 указывают наименование и обозначение документа, литеру, массу изделия, масштаб, номер листа и общее количество листов, организацию-разработчика, характер работы, фамилии, подписи и даты.

Какую дату ставить в штампе чертежа?

В графе 13 указывают дату подписания документа лицом, чья фамилия стоит в графе 11.

Какой штамп нужен для текстовых документов по ГОСТ?

Для первого листа текстового документа основную надпись выполняют по форме 2, для последующих листов — по форме 2а (ГОСТ Р 2.104-2023).
